Ensemble boîtier mural - Ventouse porte coupe-feu - 48V

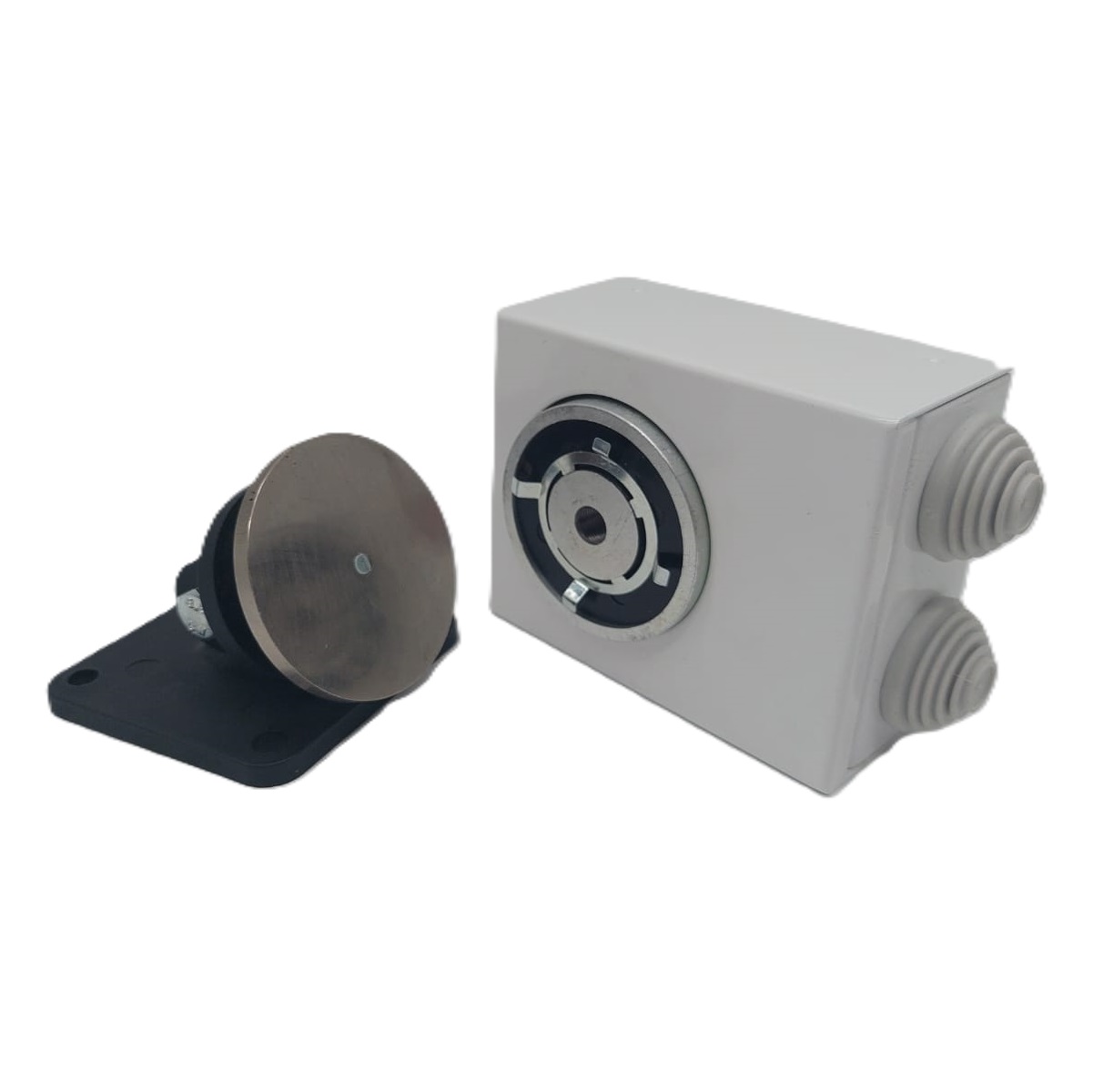

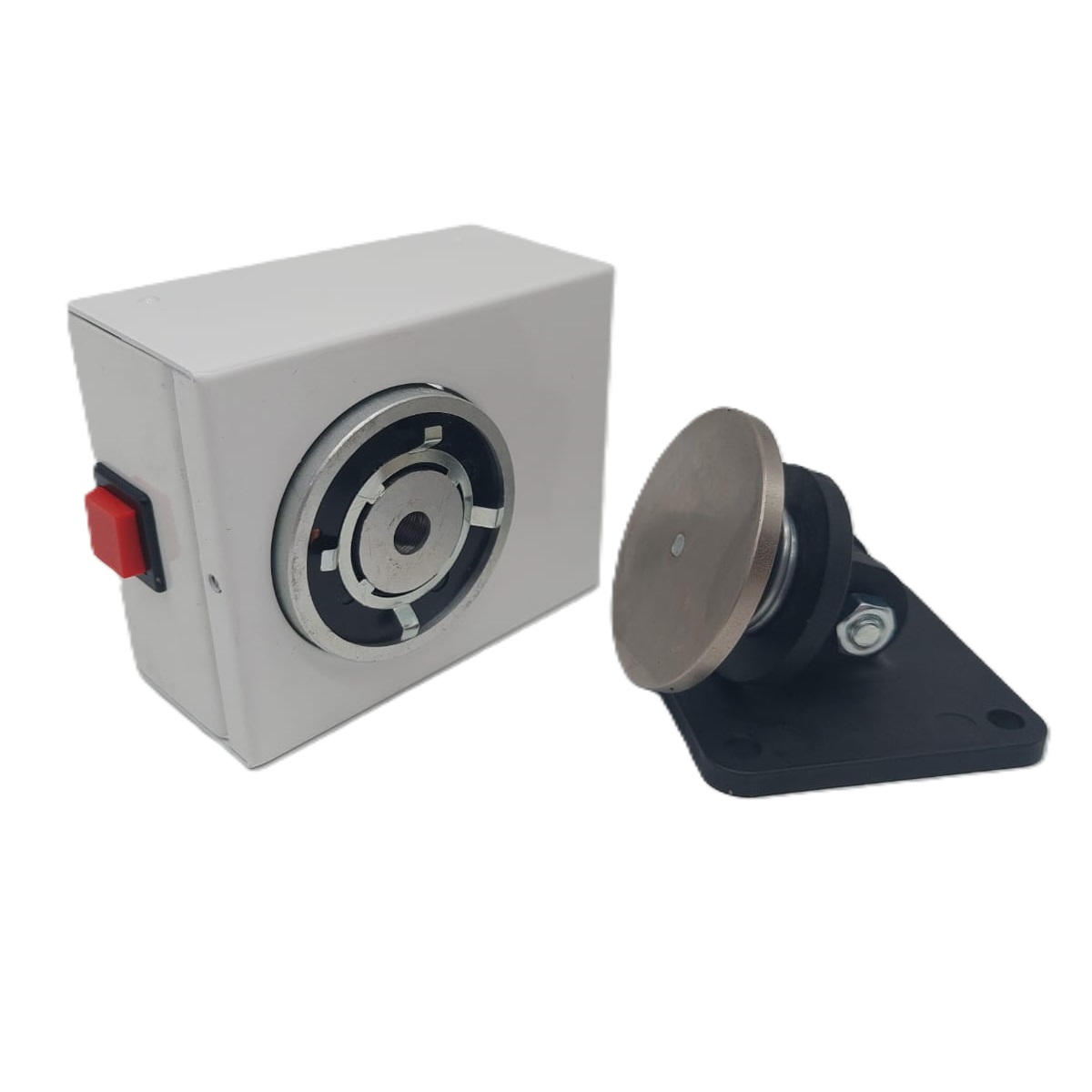

Ventouse de portes coupe-feu, ensemble complet

Certifiée EN1155, cette ventouse électromagnétique coupe-feu est conçue pour maintenir une porte coupe-feu ouverte. Elle présente l’avantage de fonctionner en bi-tension 48V DC.

Composition de l’ensemble

• Boîtier
• Contre plaque articulée ou fixe

Caractéristiques techniques :

• Rupture / Émission : Rupture
• Montage : En surface
• Force de retenue : 20 daN
• Tension d’entrée : 24V DC
• Conformité : EN 11-55
• Contre plaque articulée pour ventouse coupe-feu
• Utilisation possible en mode amovible ou fixe

Dimensions du boîtier :

• Longueur : 85 mm
• Largeur : 70 mm
• Profondeur : 44 mm
• Diamètre : 51.5 mm

Dimensions de la contre plaque articulée :

• Longueur : 60 mm
• Largeur : 60 mm
• Profondeur : 66 mm
• Diamètre : 51.5 mm

Dimensions de la contre plaque fixe :

• Longueur : 60 mm
• Largeur : 60 mm
• Profondeur : 28 mm
• Diamètre : 51.5 mm

Pour la sécurité incendie :

En cas d’incendie, les ventouses bi-tension sont déverrouillées à distance par le tableau de signalisation incendie (TSI). Un bouton situé au-dessus du boîtier permet d’opérer un déverrouillage manuel, ce qui représente une sécurité supplémentaire.

Protéger les personnes :

Le verrouillage est généré par une alimentation électrique permanente, maintenant la porte coupe-feu ouverte. Pour opérer le déverrouillage, la ventouse électromagnétique est mise hors tension. Ce système à rupture assure la protection des personnes, car en en cas d’incendie, la ventouse sera déverrouillée et la porte refermée, évitant ainsi la propagation du feu dans le bâtiment.

Fixation :

Le boîtier de ces ventouses 48V DC est carré et le raccordement se fait via un ou plusieurs borniers, en fonction de la configuration à équiper. La contre plaque incluse dans la livraison peut être indifféremment posée en position fixe ou articulée (ce qui permet de compenser les irrégularités de la surface d'installation).

Force de retenue :

La force de retenue de la ventouse pour sécurité incendie est de 20 daN en 24V DC. Si les préconisations de pose de Sewosy sont correctement appliquées, cette résistance à l’effraction est garantie à 90 % au minimum

Indice de protection :

Conformément à l’indice de protection 30, ce dispositif de maintien de porte ouverte est protégé contre des corps étrangers solides plus grands que 2,5 mm et doit être installé à l’intérieur.
